Tek Kristal: Yapı, Büyüme Yöntemleri ve Endüstriyel Uygulamalar

Bir metalürji uzmanına jet türbin kanadının neden tek bir kristal olarak döküldüğünü sorun ve cevap tek bir gerçeğe varır: Malzemelerin ilk bozulduğu yer tanecik sınırlarıdır. 1.000 °C'nin üzerindeki sıcaklıklarda, atomik ölçekteki bu uyumsuzluklar, sürünme boşlukları ve çatlaklar için çekirdeklenme bölgeleri haline gelir. Tane sınırlarını tamamen ortadan kaldırdığınızda aynı nikel bazlı alaşım, geleneksel olarak dökülen eşdeğerinden yaklaşık 100 °C daha sıcak çalışabilir.

Aynı mantık yarı iletken endüstrisini de yönlendiriyor. 300 mm'lik bir silikon levhanın tek kristalli bir külçeden dilimlenmesi gerekir çünkü bir transistörün altındaki herhangi bir tanecik sınırı yük taşıyıcılarını dağıtır ve elektriksel kusurlar yaratır. Tek kristaller niş bir laboratuvar merakı değildir; bunlar modern elektroniklerin, havacılıkta itici gücün ve hassas optiklerin yapısal temelidir. Bu makale, tek kristalin gerçekte ne olduğunu, geleneksel büyütme yöntemlerinin nasıl çalıştığını, tek kristallerin en fazla değeri nerede sağladığını ve bunları belirtmeden veya satın almadan önce neleri kontrol etmeniz gerektiğini açıklamaktadır.

Tek Kristal Nedir?

Tek bir kristal, kristal kafesinin tüm hacim boyunca sürekli ve kesintisiz olduğu bir katıdır. Atomların periyodik dizilişi üç boyutta kesintisiz olarak tekrarlanır, bu nedenle tek bir kristal bazen dev bir tanecik olarak tanımlanır. Kafes ölçeğinde tane sınırları, yanlış yönlendirilmiş bölgeler ve yapısal süreksizlikler yoktur.

Bu tanım, tek kristalleri mühendislerin genellikle aralarından seçim yaptığı diğer iki katı hal yapısından ayırır:

Bu tekdüzeliğin pratik sonucu öngörülebilirliktir. Tek bir kristalde elastik modül, elektriksel iletkenlik ve termal genleşme, kristalografik yönelimin bir fonksiyonu olarak ifade edilebilir. Çok kristalli bir parçada, bu özelliklerin milyonlarca rastgele yönlendirilmiş tanecik üzerinden ortalaması alınır, böylece yönlü zirve performansı ortadan kalkar.

Tane Sınırlarını Kaldırmak Performansı Neden Artırır?

İlk olarak sonuç: Tane sınırları, bir malzemenin mikro yapısındaki en zayıf halkadır ve bunların kaldırılması, yüksek sıcaklık dayanımını, elektriksel davranışı ve optik şeffaflığı artırır. Tane sınırları düzensiz atomik paketlere sahip yüksek enerjili bölgelerdir. Safsızlıklar burada ayrışıyor, dislokasyonlar orada birikiyor ve çatlaklar bunlar boyunca yayılıyor. Üç endüstri pratik etkiyi göstermektedir.

Tek kristalli türbin kanatları

Bir gaz türbininin sıcak bölümünde kanatlar ve kanatlar nikel bazlı süper alaşımlardan yapılır. Geliştirme yolu, eş eksenli dökümden, yönlü olarak katılaştırılmış kolonlara ve son olarak tek kristallere doğru ilerledi. İyileşme ölçülebilir:

Sıcaklık kapasitesindeki bu kabaca 100 °C'lik kazanç, doğrudan daha yüksek türbin verimliliğine ve daha düşük yakıt tüketimine dönüşür; bu nedenle hemen hemen her modern uçak motoru, ilk türbin aşamalarında tek kristalli kanatlar kullanır.

Yarı iletken levhalar

Çip üretiminde, Czochralski yöntemiyle büyütülen tek kristalli külçeden bir silikon levha kesilir. Aktif alandaki herhangi bir tane sınırı, bir rekombinasyon merkezi görevi görerek kaçak akıma neden olur ve verimi azaltır.

Optik şeffaflık

Optikte tek kristalli safir, morötesinden orta kızılötesine kadar şeffaftır ve mekanik olarak pencereler ve kubbeler için yeterince güçlüdür. Polikristal form en iyi ihtimalle yarı saydamdır çünkü tanecik sınırları ışığı dağıtır.

Tek Kristaller Nasıl Büyür?

Tüm büyütme yöntemleri aynı prensibi paylaşır: katılaşmayı kontrol ederler, böylece tek bir çekirdek veya bir tohum kristali sürece hakim olur ve katılaşma cephesinin önünde yeni taneler oluşmaz. Üç yöntem endüstriyel üretimin çoğunu kapsar.

Başlangıç malzemesi kristal kalitesinin üst sınırını belirler. Czochralski silikon büyütmede hammadde, %99,9999999 saflığa kadar rafine edilmiş polikristalin silikondur. Süper alaşım bıçakların Bridgman dökümünde ana eriyik dikkatle rafine edilmiş nikel, kobalt, niyobyum ve diğer elementleri içerir; Yükteki herhangi bir safsızlık, sınırlarda ayrışır veya büyüyen kristalde sıkışıp kalır. Titanyumla çalışan araştırmacılar ve daha küçük ölçekli üreticiler için, kontrollü kristal morfolojisine sahip, iyi karakterize edilmiş bir başlangıç ​​malzemesi, proses gelişimini kısaltır. CRNMC, belgelenmiş saflıkta titanyum kristalleri sağlar, böylece müşterilerin, ticari titanyum süngerin tipik partiden partiye varyasyonuna güvenmek zorunda kalmazlar.

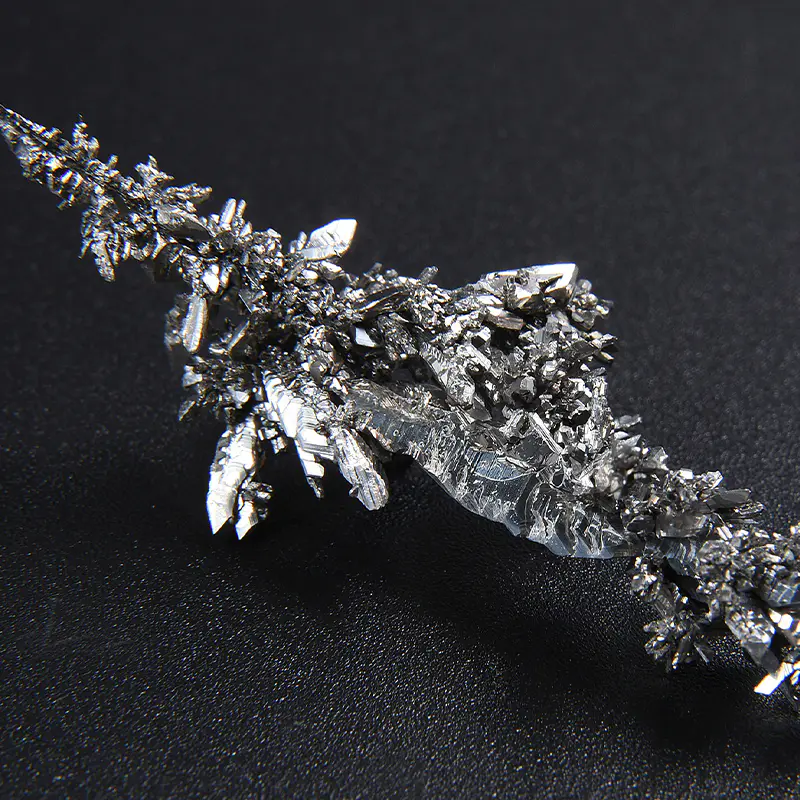

Araştırma ve Gelişmiş Biriktirme için Yüksek Saflıkta Tek Kristal Titanyum Bu titanyum kristali, kontrollü bir kristal morfolojisi ile %99,98-99,99 saflık sunar, bu da onu yarı iletken püskürtme hedefleri ve özel araştırma uygulamaları için güvenilir bir başlangıç malzemesi haline getirir. Ürünü Görüntüle →

Tek Kristallerin Endüstriyel Uygulamaları

Tek kristaller, özellik tutarlılığının, yönsel performansın veya aşırı saflığın gerekli olduğu her yerde kullanılır. Sanayi talebinin yaklaşık dağılımı aşağıda gösterilmektedir; değerler açıklayıcıdır.

Yarı iletken endüstrisi

Silikon levhalar hacimce en büyük tek kristalli üründür. Yarı iletken tedarik zinciri, levhanın ötesinde, diğer formlardaki kristal malzemelere bağlıdır: fiziksel buhar biriktirme için püskürtme hedefleri, tek tip film kalınlığı elde etmek için kontrollü bir tane yapısına ve yüksek saflığa ihtiyaç duyar ve tutarlı tane boyutuna sahip bakır hedefler, ara bağlantı metalizasyonu için yaygın olarak kullanılır. Bu malzemeler sıkı toleranslarla üretilmektedir çünkü hedefteki tek bir kusur, tüm biriktirme çalışmasını bozabilir. yarı iletken malzemeler bölümü Sitemizin ilgili ürün formları ve sınıfları listelenmektedir.

Hassas Kaplama için Ultra Yüksek Saflıkta Bakır Püskürtme Hedefi %99,999–99,9999 saflık ve özelleştirilebilir boyutlara sahip bu bakır hedefi, yarı iletken ve optik kaplama süreçlerinde düzgün film birikmesini sağlayarak kirlenmeyi ve kusurları azaltır. Ürünü Görüntüle →

Havacılık ve enerji üretimi

Tek kristalli süper alaşımlı bıçaklar en iyi bilinen havacılık uygulamasıdır, ancak yüksek sıcaklık alaşımları da tutarlı refrakter metal ilavelerine dayanır. Örneğin niyobyum, stabil güçlendirme aşamaları oluşturur ve nikel bazlı süper alaşımlarda sürünme direncini artırır. Yüksek teknolojili alaşımlarda niyobyumu kritik hale getiren aynı özellikler, süper iletken mıknatıslar ve havacılık bileşenleri için de geçerlidir. Niyobyum ilavesindeki eser miktardaki kirlilik, alaşımın faz dengesini bozabilir, bu nedenle motor üreticileri her parti için sıkı safsızlık limitleri belirler. Daha detaylı bir inceleme için yazımız niyobyumun özellikleri bu metalin neden bu kadar çok yüksek sıcaklık tasarımında kullanıldığını açıklıyor.

Alaşım ve Yarı İletken Kullanımı için Büyük Boyutlu Yüksek Saflıkta Niyobyum Külçe 400 mm'ye ve 2 tona kadar mevcut olan bu %99,99 saf niyobyum külçesi, süper alaşımlarda tutarlı refrakter metal ilavelerini destekler ve yarı iletken sınıfı püskürtme hedefleri için önemli bir hammadde görevi görür. Ürünü Görüntüle →

Optik ve fotonik

Safir, kalsiyum florür ve YAG (itriyum alüminyum garnet) tek kristalleri, lazer sistemlerinde, kızılötesi pencerelerde ve hassas lenslerde kullanılır çünkü bunların tekdüzeliği, optik açıklık boyunca kırılma indeksini ve emilimi sabit tutar.

Kristal Malzemeler Satın Alırken Neleri Belirtmelisiniz?

Tek kristalleri veya kristal dereceli hammaddeleri tedarik eden alıcılar genellikle dört parametreyi değerlendirir: saflık, yönelim, yapısal bütünlük ve dokümantasyon.

1. Saflık derecesi. Saflık genellikle dokuzlu olarak ifade edilir: %99,99 (4N), %99,999 (5N) ve %99,9999 (6N). Aradaki fark akademik değil. 6N seviyelerinde, bireysel safsızlıklar milyonda bir veya daha düşük konsantrasyonlarda mevcuttur ve her ilave dokuz, rafinaj maliyetini önemli ölçüde artırır.
2. Kristalografik yönelim. Anizotropi, tek bir kristal kullanmanın nedenlerinden biri olduğundan, amaçlanan özellik için yönelimin tanımlanması gerekir. Örneğin bir basınç kubbesi için bir safir pencere, genellikle optik eksen pencere düzlemine dik olacak şekilde büyütülür.
3. Kusur yoğunluğu. Dislokasyonlar, çökeltiler ve kalıntılar elektronik ve mekanik performansı düşürür. X-ışını kırınımı ve tercihli dağlama gibi karakterizasyon yöntemleri, bu tür kusurların yoğunluğunu ortaya çıkarır.
4. İzlenebilirlik. Sorumlu bir tedarikçi, yalnızca başlık saflık numarasını değil, element başına safsızlık dökümünü de içeren bir analiz sertifikası sağlar.

Hammadde saflığı ile sonraki verim arasındaki ilişki doğrudandır. Aşağıdaki grafik, bir büyüme kampanyasında saflığın başlatılmasının hatasız kristallerin fraksiyonu üzerindeki tipik etkisini göstermektedir.

Metal tedarikçisinin proses derinliğinin önemli olduğu nokta burasıdır. Saflaştırma, eritme, döküm ve işleme işlemlerini kendi bünyesinde gerçekleştiren bir firma, ham maddeden son ürüne kadar tüm zinciri kontrol edebilir ve saflık testi ile sonucu doğrulayabilir. CRNMC bu modeli titanyum, nikel, bakır, niyobyum ve diğer özel metallere uygular; bu nedenle ürünleri zorlu uygulamalarda hammadde ve kristal ürünler olarak kullanılır.

Sıkça Sorulan Sorular

Tek kristal ile çok kristalli malzeme arasındaki fark nedir?

Tek bir kristal, tüm hacmi boyunca tane sınırları olmaksızın sürekli, kesintisiz bir atomik kafese sahiptir. Çok kristalli bir malzeme, tane sınırlarında buluşan çok sayıda küçük kristalden veya taneciklerden oluşur. Tane sınırları, elektron taşınmasına, yabancı maddelerin ayrılmasına yönelik bölgelere ve çatlak yayılma yollarına karşı bariyer görevi görür; bu nedenle, bu özellikler önemli olduğunda tek kristaller genellikle çok kristalli malzemeden daha iyi performans gösterir.

Türbin kanatlarında neden tek kristaller kullanılıyor?

Tek kristal bıçaklar, aksi takdirde alaşımı yüksek sıcaklıkta zayıflatacak tanecik sınırlarını ortadan kaldırır. Tek kristalli nikel bazlı bir bıçak, geleneksel döküm bıçağa göre yaklaşık 100 °C daha sıcak çalışabilir, bu da motor verimliliğini artırır ve yakıt tüketimini azaltır.

Kristal dereceli metallerde saflık nasıl ölçülür?

Saflık genellikle %99,99 (4N) veya %99,999 (5N) gibi bir yüzde olarak rapor edilir, geri kalanı eser elementlerden oluşur. Kızdırma deşarjlı kütle spektrometrisi (GDMS) ve indüktif olarak eşleşmiş plazma kütle spektrometrisi (ICP-MS), her bir eser elementin miktarını belirlemek için kullanılan yaygın yöntemlerdir. Bir analiz sertifikası bu değerleri toplu olarak listelemelidir.

Herhangi bir metal tek kristal olarak üretilebilir mi?

Prensipte çoğu kristal metal tek kristal olarak büyütülebilir, ancak pratikteki zorluk ve maliyet büyük ölçüde farklılık gösterir. Silikon, safir ve birkaç oksit endüstriyel hacimlerde yetiştirilir. Nikel süper alaşımları tek kristalli bileşenler olarak dökülür. Titanyum ve niyobyum gibi reaktif metaller, erime noktalarının yüksek olması ve oksijen, nitrojen ve karbona olan ilgilerinin özel ekipman gerektirmesi nedeniyle daha fazla zorluk teşkil etmektedir.
