Yüksek Saflıkta Bakır Kılavuzu: Kaliteler, Üretim Yöntemleri, Uygulamalar ve Satın Alma İpuçları
Bir satın alma müdürü yakın zamanda 4N bakır için iki teklifi karşılaştırdı ve bir tedarikçinin diğerinin neredeyse yarısı kadar fiyat talep ettiğini buldu. Her iki malzeme de metalik saflık açısından %99,99 bakırdan oluşuyordu, ancak daha ucuz olan parti, kontrolsüz bir atmosferde geleneksel haddelenmiş stoktan yeniden eritilirken, diğeri kontrollü döküm ile vakumla eritildi. Kağıt üzerinde notlar aynıydı. Püskürtme odasında veya vakumlu lehimleme fırınında davranış aynı değildi.
Yüksek saflıkta bakır tek bir ürün değildir. Bir dizi ölçülebilir spesifikasyondan oluşur: metalik saflık, oksijen içeriği, eser safsızlık limitleri ve proses geçmişi. Bu parametreler bakırın yarı iletken kaplamada, radyo frekansı bileşenlerinde, düz panel ekranlarda veya yüksek akım konektörlerinde performans gösterip göstermeyeceğini belirler. Nasıl bağlandıklarını anlamak, doğru sınıfı satın almanıza, doğru özellikleri test etmenize ve başarısız bir partiden kaçınmanıza yardımcı olur.
Kaynak bulma hatalarının çoğu, saflığı tek bir sayı olarak ele almaktan kaynaklanmaktadır. %99,99 bakırın olduğunu belirten bir fabrika sertifikası yalnızca başlangıç noktasıdır. Bundan sonra gelen sorular daha da önemli: Bakır nasıl eritildi? Oksijen seviyesi nedir? Tane yapısı prosesiniz için yeterince tutarlı mı? Bu kılavuz, bu soruları kaliteli bir mühendisin sorması gereken sırayla ele almaktadır.
Yüksek saflıkta bakır ne sayılır?
Endüstri, bakırın saflığını tanımlamak için "N" gösterimini kullanır. N'den önceki sayı, bakır içeriğindeki dokuz sayısını temsil eder. 4N bakır %99,99 bakırdır ve 5N %99,999'dur. Aşağıdaki tablo elektronik üretimde önemli olan kaliteleri özetlemektedir.
| Sınıf | Bakır içeriği | Maksimum toplam safsızlıklar | Oksijen karakteristiği | Tipik uygulamalar |
|---|---|---|---|---|
| 3N | %99,9 | yaklaşık 1000 sayfa/dakika | Sıkı kontrol edilmiyor | Baralar, kablo, genel iletkenler |
| 4N OFHC | %99,99 | yaklaşık 100 sayfa/dakika | Dakikada 5 sayfanın altında | RF bileşenleri, püskürtme hedefleri, lehim teli |
| 5N | %99,999 | yaklaşık Dakikada 10 sayfa | Kontrollü | Hassas PVD hedefleri, üst düzey tel bağlama |
| 6N | %99,9999 | yaklaşık 1 ppm | Sıkı kontrollü | Yarı iletken ara bağlantılar, gelişmiş biriktirme |
Son iki sütun özel ilgiyi hak ediyor. Oksijen içeriği ve safsızlık dağılımı genellikle aynı nominal dereceye sahip iki malzeme arasındaki gerçek farktır. Uygulamada, vakumla eritilmiş bir kaynaktan gelen 5N bakır, bir film biriktirme işleminde kötü kontrol edilen bir hattan gelen 6N bakırdan daha iyi performans gösterebilir, çünkü kusur türü ve dağılımı, toplam safsızlık sayısı kadar önemlidir.
Neden 4N tek başına yeterli değil?
4N sertifikası yalnızca metalik saflığı belirtir. %99,99 bakır içeren bakır, eritilip vakum koruması olmadan döküldüğünde hala önemli miktarda oksijen tutabilir. Vakumla lehimleme veya püskürtme sırasında, bu oksijen, film kusurları olarak ortaya çıkan kalıntılar veya boşluklar oluşturur. Oksijensiz yüksek iletkenliğe sahip bakır ikinci bir gereksinimi daha beraberinde getirir: Oksijen genellikle 5 ppm'nin altında tutulur. İnce film ve vakum uygulamaları için oksijen limiti genellikle 4N ile 5N arasındaki farktan daha önemlidir.
Proses parmak izi olarak artık direnç oranı
Artık direnç oranı veya RRR, oda sıcaklığı direncinin mutlak sıfıra yakın dirence oranıdır. Safsızlıkların ve kristal kusurlarının birleşik etkilerini yansıtır. Tavlanmış yüksek saflıkta bakır tipik olarak 150 ile 250 arasında RRR değerleri gösterirken, parçacık hızlandırıcılar ve hassas mıknatıslar için özel kaliteler 500 veya daha fazlasına ulaşabilir. RRR faydalıdır çünkü analitik olmaktan ziyade davranışsaldır: bakırın eritme, döküm ve tavlama sonrasındaki son durumunu yakalar, böylece aynı GDMS raporlarına sahip iki çubuk RRR'de hala farklı olabilir. Bir tedarikçinin RRR verilerini sağlayamaması, taahhütte bulunmadan önce daha fazla ayrıntı istemek için meşru bir nedendir.
Yüksek saflıkta bakır nasıl üretilir?
Üretim, halihazırda yaklaşık %99,99 saflıkta olan, elektrolitik olarak rafine edilmiş bakır katotla başlar. 5N veya 6N'ye ulaşmak ek adımlar gerektirir: uçucu yabancı maddeleri çıkarmak için vakumla eritme ve gazdan arındırma, ayrışmayı önlemek için kontrollü döküm ve yeniden kirlenmeyi önlemek için temiz çalışma artı tavlama.
Süreçte yabancı maddelerin hayatta kaldığı yer
Elektrolitik rafinasyondan sonra demir, kükürt, fosfor ve gümüş eser miktarlarda kalabilir ve fırın atmosferi yönetilmezse eritme sırasında oksijen veya nitrojen yeniden dahil edilebilir. Her safsızlık farklı davranır: oksijen iletkenliği azaltır ve dahili oksidasyon oluşturur, fosfor yeniden kristalleşme davranışını değiştirir ve demir parçacıkları biriken filmlerde yüzey kusurlarına neden olur. Bu nedenle proses kontrolü, nihai ürünün kalitesini tek başına son tahlile göre daha fazla belirler.
Tipik yüksek saflıktaki bakır kalitelerinin izin verdiği toplam yabancı maddeler
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
%99,9 ile %99,9999 arasındaki fark kağıt üzerinde küçük görünüyor ancak izin verilen yabancı maddeler 1000 ppm'den 1 ppm'ye düşüyor.
Vakumlu eritme, normalde ayrı kalıntılar olarak kalacak olan çinko, kurşun, bizmut ve diğer uçucu elementleri uzaklaştırır. Aynı zamanda eriyiği, yeniden kirlenmenin en yaygın kaynakları olan oksijen ve nitrojenden de korur. Eritme sonrasında bakır, büzülme boşluklarını ve ayrışmayı azaltan teknikler kullanılarak kütük veya külçe formuna dökülür ve ardından gelen haddeleme veya dövme, yabancı maddelerin takım yüzeylerinden geri dönmemesi için programlanır.
İlk değerlendirme için sertifikalı yüksek saflıkta bakır külçe en pratik formattır. Bir külçenin belirli bir eriyiğe kadar izi sürülebilir, bağımsız test için numune alınabilir ve daha sonra kendi gereksinimlerinize göre haddelenebilir veya ekstrüzyona tabi tutulabilir; bu da genel bir depo stoğuna bağlı kalmak yerine size kontrol sağlar.
Toptan Bakır külçe Üreticisi, Bakır külçe Şirketi - Ningbo Chuangrun Yeni M Ningbo Chuangrun, Bakır külçe üreticisi ve Bakır külçe şirketidir; Bakır külçemiz hassas uygulamalar için tasarlanmıştır,... Ürünü Görüntüle → Yüksek saflıkta bakırın gerekli olduğu yerlerde
Bakır saflığının gerçek etkisi uygulama aşamasında ortaya çıkar. Yarı iletken ara bağlantı metalizasyonunda bakır alüminyumun yerini aldı çünkü düşük direnci anahtarlama hızını artırıyor ve güç tüketimini azaltıyor. Fiziksel buhar biriktirme için kullanılan püskürtme hedefleri sıkı bir saflık kontrolü gerektirir çünkü hedefteki safsızlıklar büyüyen filme aktarılır ve cihaz kusurları haline gelir.
Aynı mantık radyo frekansı boşlukları, dalga kılavuzları ve vakum elektron cihazları için de geçerlidir. Düşük oksijen içeriğine ve yüksek RRR'ye sahip bakır, iç yüzeylerin direncini düşük tutar, bu da doğrudan daha az ısınma ve yüksek frekansta daha az sinyal kaybı anlamına gelir.
Spesifikasyonu tanımlayan üç pazar
- Yarı iletken üretimi metalik kirlenmenin verimi doğrudan etkilediği ara bağlantı ve bariyer katmanı işlemleri için tipik olarak 5N veya daha yüksek bir değeri belirtir.
- Düz panel ekran ve güneş enerjisi üretimde şeffaf iletken katmanlar ve elektrot yığını birikimi için genellikle 4N ila 5N bakır hedefler kullanılır.
- Yeni enerji sistemleri EV batarya düzenekleri ve yüksek akım şarj altyapısı da dahil olmak üzere, baralarda, konektörlerde ve modüllerde tutarlı iletkenlik ve istikrarlı temas direncine güveniliyor.

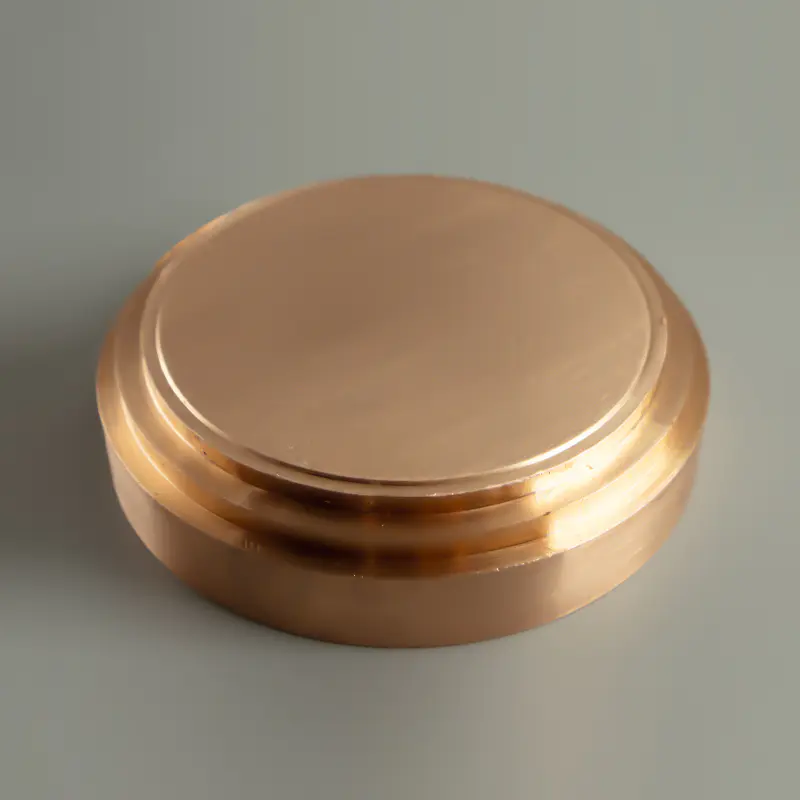

Bu durumların her birinde alıcı bakırı bir emtia olarak satın almıyor. Öngörülebilirliği satın alıyorlar: Her partide aynı saflık, tane yapısı ve işleme tepkisi. Malzemeyi biriktirme için uygun buluyorsanız, bakır püskürtme hedefi belgelenmiş saflık, yoğunluk ve tane boyutu verileriyle doğru değerlendirme birimidir çünkü malzemeyi gerçek proses koşulları altında test eder.
Toptan Bakır hedef Üreticisi, Bakır hedef Şirketi - Ningbo Chuangrun Yeni Ningbo Chuangrun, Bakır hedef üreticisi ve Bakır hedef şirketidir; Bakır hedefimiz hassas uygulamalar için tasarlanmıştır, ben... Ürünü Görüntüle → Yüksek saflıkta bakır satın almadan önce kontrol edilmesi gerekenler
Muayene belgeleri ve test yöntemleri
Etikete değil niceliksel sonuçlara bakın. Metalik safsızlıklar, her bir element için parıltılı deşarj kütle spektrometresi (GDMS) veya ICP-MS analizinden milyonda parça cinsinden değerlerle rapor edilmelidir. Oksijen ve nitrojen, yanma veya inert gaz füzyon analizörleri ile ayrı ayrı ölçülmelidir çünkü gaz safsızlıkları metalik olanlardan farklı davranır ve farklı bir test yöntemi gerektirir.
Parti izlenebilirliği ve süreç geçmişi
Her külçe, çubuk, tüp veya hedefin erime ve döküm numaralarına referans vermesi gerekir. Takip eden proses başarısız olduğunda izlenebilirlik önemlidir: Freze raporu malzemenin mi, takımın mı yoksa prosesin mi hatalı olduğunu anlamak için sunacağınız ilk kanıttır. ISO9001 ve IATF16949 kapsamında faaliyet gösteren tedarikçiler genellikle bu belgeleri standart uygulama olarak bulundururlar.
Mekanik durum ve form
Bir sonraki prosesinize göre tavlanmış veya işlenmiş özellikler isteyin. Sertlik, tane boyutu ve iç gerilimin tamamı işleme davranışını ve son parça performansını etkiler. Form faktörü de aynı derecede pratiktir: bakır çubuk işleme bazlı üretime uyarken plaka, boru ve hedef formları diğer rotaların çoğunu kapsar.
Toptan Bakır Çubuk Üreticisi, Bakır Çubuk Şirketi - Ningbo Chuangrun Yeni Mater Ningbo Chuangrun, Bakır çubuk üreticisi ve Bakır çubuk şirketidir; Bakır çubuğumuz hassas uygulamalar için tasarlanmıştır,... Ürünü Görüntüle → Paketleme ve depolama
Ambalajı da hafife almayın. Yüksek saflıkta bakır, oda sıcaklığında nemli havada yavaş yavaş oksitlenerek yüzeyi kahverengiye çevirir ve iletken olmayan filmler oluşturur. Nitrojenle temizlenmiş kapalı ambalajlarda veya kurutuculu folyo ambalajlarda nakliye yapan tedarikçiler, malzemeyi anladıklarını gösteriyor. Bir çubuk veya hedef görünür oksitlerle gelirse, depolama geçmişi zaten şüphelidir.
Saflaştırma, eritme, döküm ve işlemeyi tek bir tesiste kontrol eden bir üreticiden satın almak kalifikasyon süresini kısaltır ve parti tutarlılığını tek çatı altında tutar. Ningbo Chuangrun New Materials beş üretim tesisini işletiyor ve tüm zinciri dahili olarak kapsıyor; bu da müşterilere eriyikten bitmiş forma kadar saflık konusunda tek bir sorumluluk noktası ve spesifikasyonlar değiştiğinde daha basit iletişim sağlıyor.
Sık sorulan sorular
4N bakır oksijensiz bakırla aynı mıdır?
No. 4N, %99,99'luk metalik saflığı ifade eder. Oksijensiz, oksijen içeriği üzerinde ayrı bir kısıtlamadır. Ortak kombinasyon, hem %99,99 saf hem de esasen oksijensiz olan OFHC bakırdır.
Hangi test yöntemleri bakırın saflığını doğrular?
En güvenilir kombinasyon, metalik safsızlıklar ve oksijen, nitrojen ve hidrojen için inert gaz füzyon analizi için GDMS veya ICP-MS'dir. Yararlı bir rapor, yalnızca toplam saflık sayısını göstermek yerine her bir öğeyi milyonda bir olarak listeler.
Her uygulamanın 6N bakıra ihtiyacı var mı?
Hayır. Daha yüksek saflık maliyeti artırır ve işleme zorluğunu artırır. Çoğu elektronik bileşen 4N veya 5N kaliteleriyle çalışır; 6N, milyonda tek bir parça kirliliğinin cihaz performansını değiştirebildiği en hassas yarı iletken ve gelişmiş biriktirme uygulamaları için ayrılmıştır.
Aynı nominal kalitedeki iki parti bizim sürecimizde neden farklı davrandı?
Muhtemel nedenler, önceki çalışma ve tavlamadan kaynaklanan oksijen içeriği, tane yapısı veya iç gerilimdeki farklılıklardır. İki 4N malzeme, biri vakumda eritilirken diğeri eritilmediğinde farklı davranabilir; bu nedenle proses geçmişi, saflık sertifikası kadar dikkati hak eder.
Yüksek saflıkta bakır neden standart bakırdan daha pahalıdır?
Fiyat farkı ekipman, enerji ve doğrulamadan kaynaklanmaktadır. Vakumlu eritme, kontrollü döküm, yüksek çözünürlüklü analitik testler ve daha sıkı verimlerin tümü maliyete katkıda bulunur. Daha yüksek saflık aynı zamanda hurdaya veya süreç sapmasına karşı daha düşük tolerans anlamına da gelir, böylece üretici, malzeme sevk edilmeden önce daha fazla dahili yeniden işlemeyi kabul eder.
